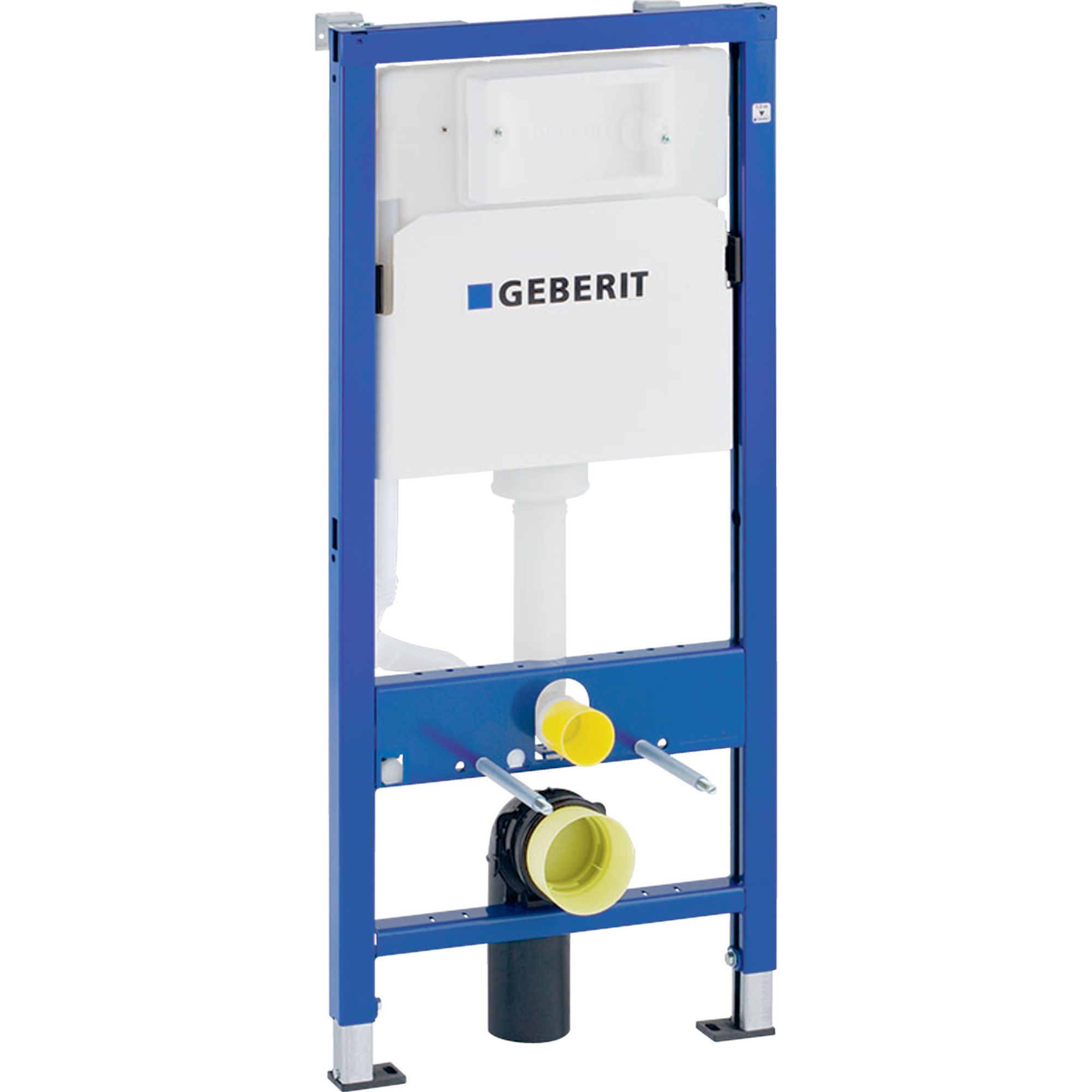

Geberit Duofix Basic modulo di installazione per vaso sospeso 111.170.00.1

La cassetta da incasso Geberit Duofix Basic è progettata per l'installazione di un vaso sospeso: vi darà un effetto visivo unico. Tutti gli elementi di montaggio saranno abilmente nascosti. Il vaso sospeso farà risparmiare spazio nel bagno e avrà un aspetto davvero impressionante! Apprezzerete il comfort d'uso già dal primo utilizzo. Abbinatelo a qualsiasi attuatore di risciacquo della serie Delta e alle esclusive ceramiche Geberit per creare il set perfetto. Scegliete un elemento Duofix e lasciate che sia la libertà a fare la vostra giornata.

- telaio autoportante verniciato a polvere

- telaio con piano aperto

- telaio con fori preforati ø 9 mm per il fissaggio alla struttura in legno

- telaio con fori di montaggio per i distanziatori Geberit Duofix per elementi di montaggio con telaio superiore aperto

- telaio predisposto per i supporti del vaso con superficie di contatto ridotta

- piedini di montaggio zincati regolabili da 0-20 cm

- piedini in plastica

- profondità dei piedini adatta all'installazione nel profilo a U UW 50

- gomito di collegamento con montaggio senza attrezzi

- cassetta a scomparsa con azionamento frontale

- cassetta da incasso con isolamento in polistirolo

- possibilità di azionamento a filo immediato in caso di impostazioni di fabbrica

- collegamento dell'acqua sul retro o in alto al centro

- dotata di tubo di protezione per l'allacciamento rapido dell'acqua per le toilette Geberit AquaClean

- con possibilità di collegamento elettrico

- intervallo di regolazione dei supporti: 12 - 20 cm

Applicazione

- per costruzioni leggere

- per il montaggio in pareti divisorie ad altezza parziale o ad altezza ambiente

- per il montaggio in pareti divisorie ad altezza ambiente

- per vasi sospesi con dimensioni di collegamento conformi alla norma EN 33:2011

- per vasi sospesi fino a 62 cm di lunghezza

- per risciacquo singolo, doppio risciacquo e o risciacquo con funzione di arresto

- per altezze del pavimento di 0-20 cm

Dati tecnici

- temperatura massima dell'acqua 25 °C

- impostazioni di fabbrica per quantità di risciacquo di 6 e 3 l

- gamma di regolazione della quantità di risciacquo per grandi quantità di risciacquo 4,5 / 6 / 7,5 l

- gamma di risciacquo bassa 3-4 l

- portata di calcolo 0,12 l/s

- pressione minima del flusso per la portata di calcolo 50 kPa

- dimensione T: 12 cm

- dimensione H: 112 cm

- dimensione B: 50 cm

Contenuto della fornitura

- valvola ad angolo R 1/2", tipo MF, con anello adattatore

- coperchio di protezione per l'apertura di ispezione, in polistirolo espanso

- 2 bulloni distanziatori

- 2 staffe distanziatrici

- set di connessione per WC, ø 90 mm

- curva di connessione 90° in PE-HD, ø 90 mm

- manicotto adattatore, PE-HD, ø 90 / 110 mm

- 2 tappi di protezione

- traversa per strato di copertura

- 2 barre filettate M12

- elementi di fissaggio

Pulsanti di fissaggio: Delta01, Delta20, Delta25, Delta30, Delta35, Delta50, Delta10, Delta15, piastra di copertura Delta
