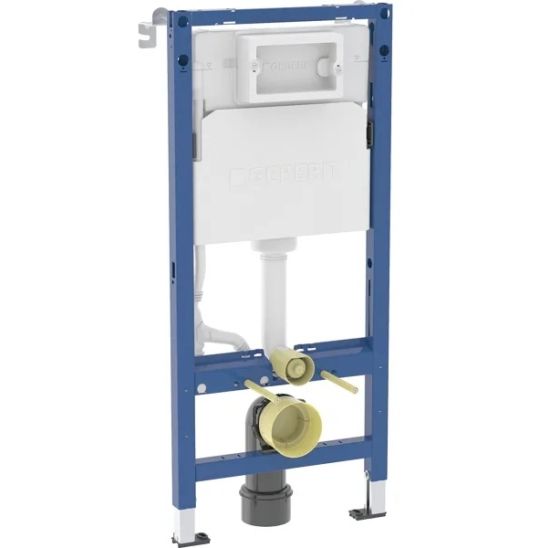

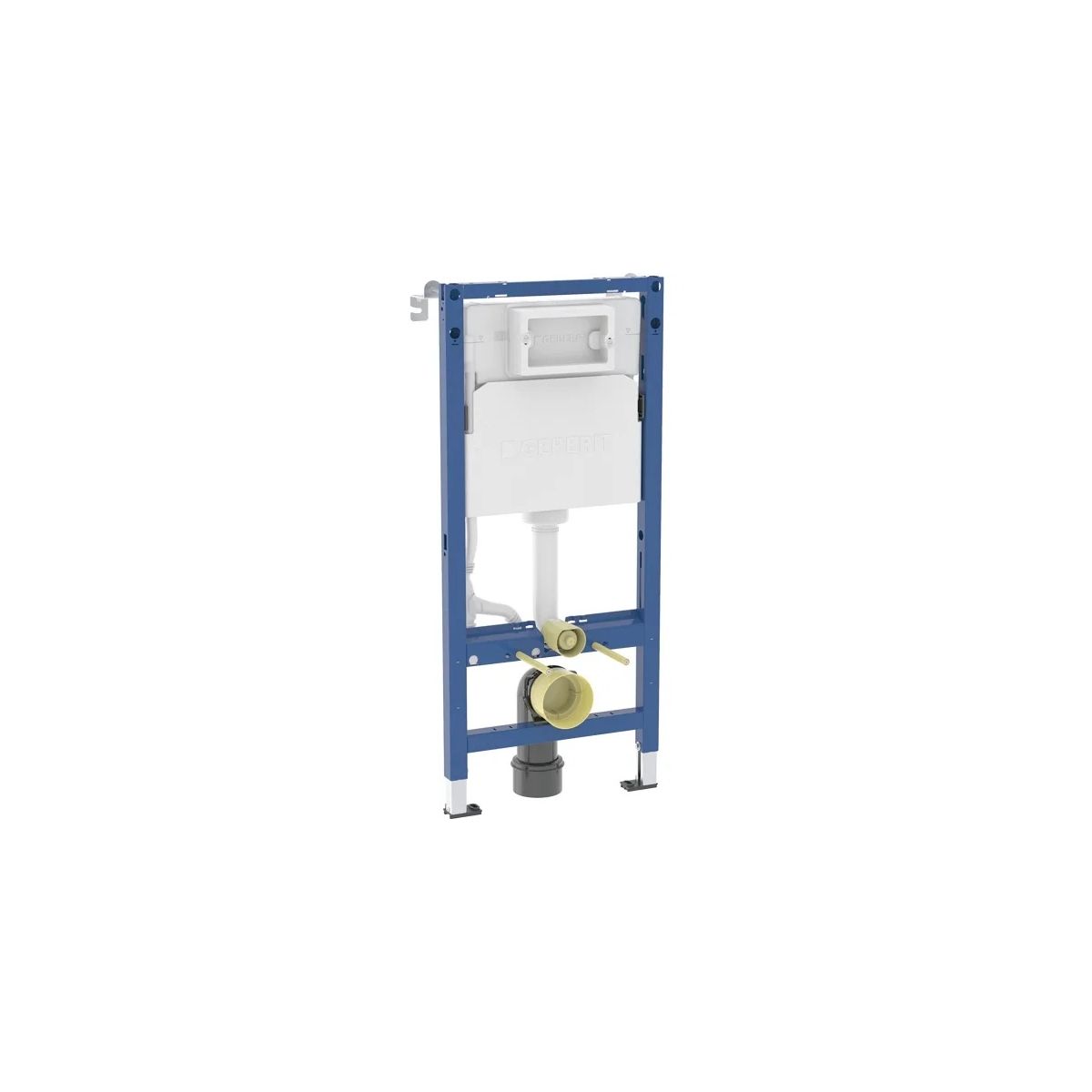

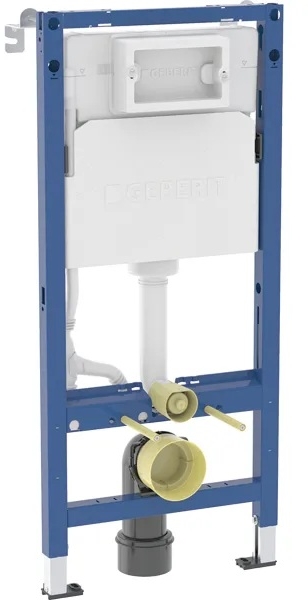

Il telaio da incasso per WC Geberit Duofix Delta viene fornito di serie con i supporti a muro inclusi, eliminando così la necessità di acquistarli separatamente. Questo telaio autoportante è progettato per l'installazione in pareti leggere (in cartongesso) e garantisce un fissaggio stabile della tazza sospesa con un peso fino a 400 kg. La struttura è dotata di un sistema di scarico Delta azionabile frontalmente con isolamento anticondensa completo, compatibile esclusivamente con i pulsanti di azionamento della serie Geberit Delta. Nella confezione originale, oltre ai suddetti supporti distanziatori, sono presenti anche tutti i tubi di collegamento necessari, il gomito di scarico, le barre filettate M12 e un set di elementi di fissaggio. Il set non include invece il pulsante di scarico né il tappetino fonoassorbente, che devono essere scelti individualmente in base alle proprie esigenze estetiche e tecniche.

Applicazione

- per pareti strutturali in metallo e legno

- per il montaggio in pareti di installazione a mezza altezza o a tutta altezza

- per il montaggio in pareti divisorie a tutta altezza

- per altezze del pavimento da 0 a 20 cm

- per WC sospesi con lunghezza fino a 70 cm

Dati tecnici

- pressione 10–1000 kPa

- temperatura massima dell'acqua 25 °C

- impostazioni di fabbrica della quantità d'acqua di scarico 6 l / 3 l

- intervallo di regolazione dello scarico con grande quantità d'acqua 4 l / 4,5 l / 6 l / 7,5 l

- intervallo di regolazione dello scarico con poca acqua 2–4 l

- portata a 3 bar 0,16 l/s

- pressione minima di flusso 10 kPa

- portata di calcolo 0,09 l/s

- materiale: acciaio

Caratteristiche

- serie 2025

- telaio statico autoportante, protetto dalla corrosione con rivestimento verniciato a polvere

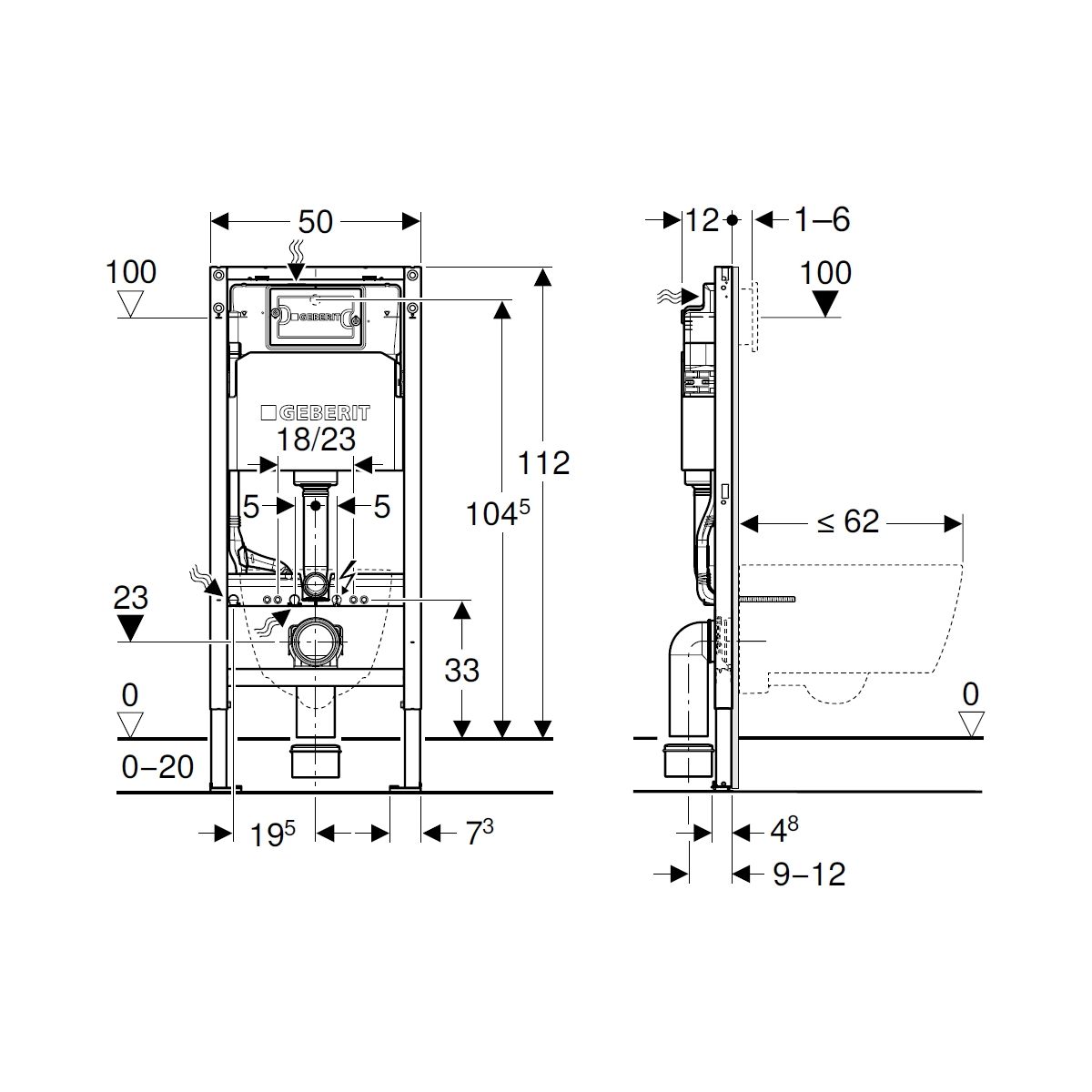

- telaio per WC sospesi con dimensioni di collegamento conformi alla norma EN 33 e sporgenza fino a 62 cm

- posizione alternativa di fissaggio del distanziatore

- piedini in materiale plastico

- profondità dei piedini adatta al montaggio su profili a U UW 50

- gambe di montaggio zincate e protette dalla corrosione

- gomito di collegamento con possibilità di montaggio senza attrezzi

- cassetta di scarico da incasso Geberit Delta 12 cm, con isolamento anticondensa

- azionamento frontale, adatto per scarico monomodulo, bimodulo e con funzione "stop"

- con le impostazioni di fabbrica, è possibile un nuovo scarico immediato

- Raccordo idraulico sul retro o in alto al centro

- con guaina protettiva per l'alimentazione idrica dei WC con funzione di lavaggio Geberit AquaClean e per il cavo di collegamento

- Fissaggio del collegamento elettrico

Contenuto della confezione

- Raccordo idraulico R 1/2", tipo MasterFix e MeplaFix, con valvola ad angolo integrata e anello di adattamento

- Copertura protettiva per l'apertura di ispezione, in polistirolo espanso

- 2 distanziatori

- 2 supporti distanziatori

- set di collegamento per WC, ø 90 mm

- gomito di collegamento a 90° in PE-HD, ø 90 mm

- raccordo di transizione in PVC, ø 90 / 100 mm

- materiali di fissaggio e protezione
