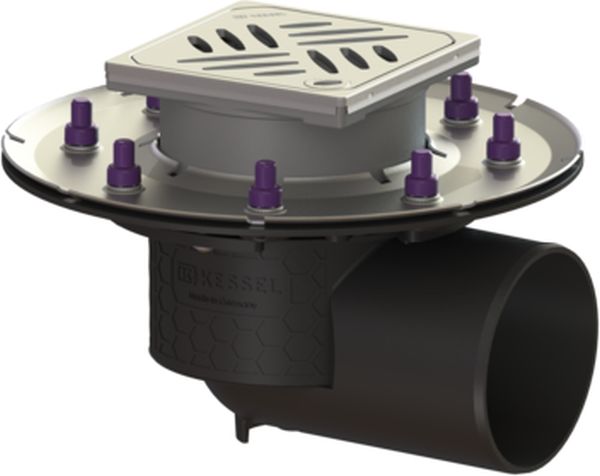

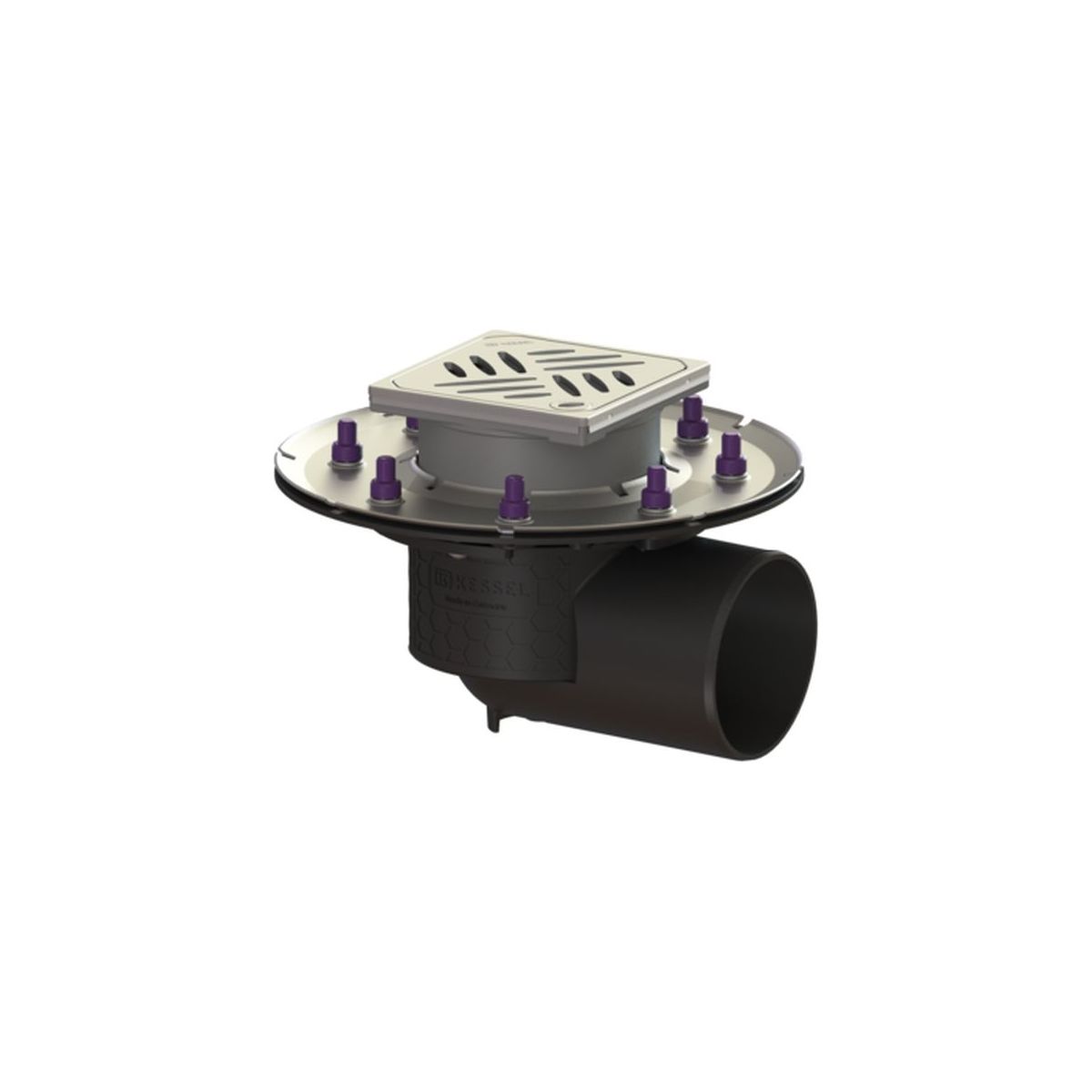

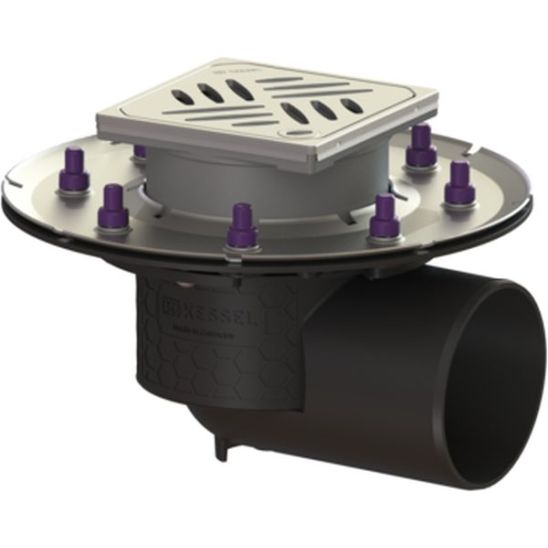

Canale di scolo circolare. Ecoguss doc.kol.usz. DN 100, laterale, griglia di design

La canaletta per oggetti Ecoguss è utilizzata per il drenaggio puntuale ed è dotata di una flangia di tenuta alla pressione, di un sifone rimovibile, di una guarnizione a labbro e di una copertura protettiva per la fase di costruzione. Il materiale composito Ecoguss, riciclabile, soddisfa i più alti requisiti in termini di isolamento acustico, è resistente ai fluidi aggressivi e alle temperature e ha una superficie permanentemente non corrosiva. Può essere trattato brevemente con fiamme libere da 100 a 400 gradi Celsius. Il collare di tenuta a pressione con viti e bulloni in acciaio inox viene utilizzato per pressare o saldare nastri bituminosi e bitume polimero, nonché nastri di tenuta in plastica ed elastomeri. Per l'impermeabilizzazione si possono utilizzare solo membrane impermeabilizzanti testate dal produttore. Il raccordo di scarico è adatto per il collegamento a tubi SML. L'equalizzazione del potenziale non è necessaria.

Progettazione:

- sistema: 125

- sifone integrato

- guarnizione sul tronchetto: Bordo di collegamento

- tenuta sul corpo: flangia di tenuta a pressione (adatta per creare guarnizioni a tenuta stagna)

- altezza della tenuta all'acqua: 50 mm

Caratteristiche generali:

- dimensione nominale (DN): 100

- diametro esterno (DA): 110

- standard: EN 1253-1

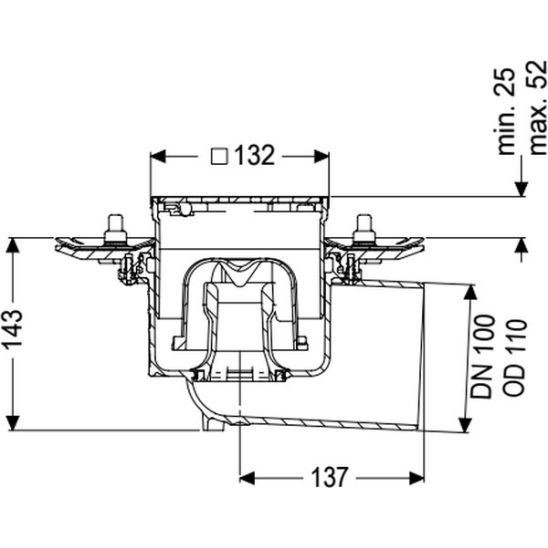

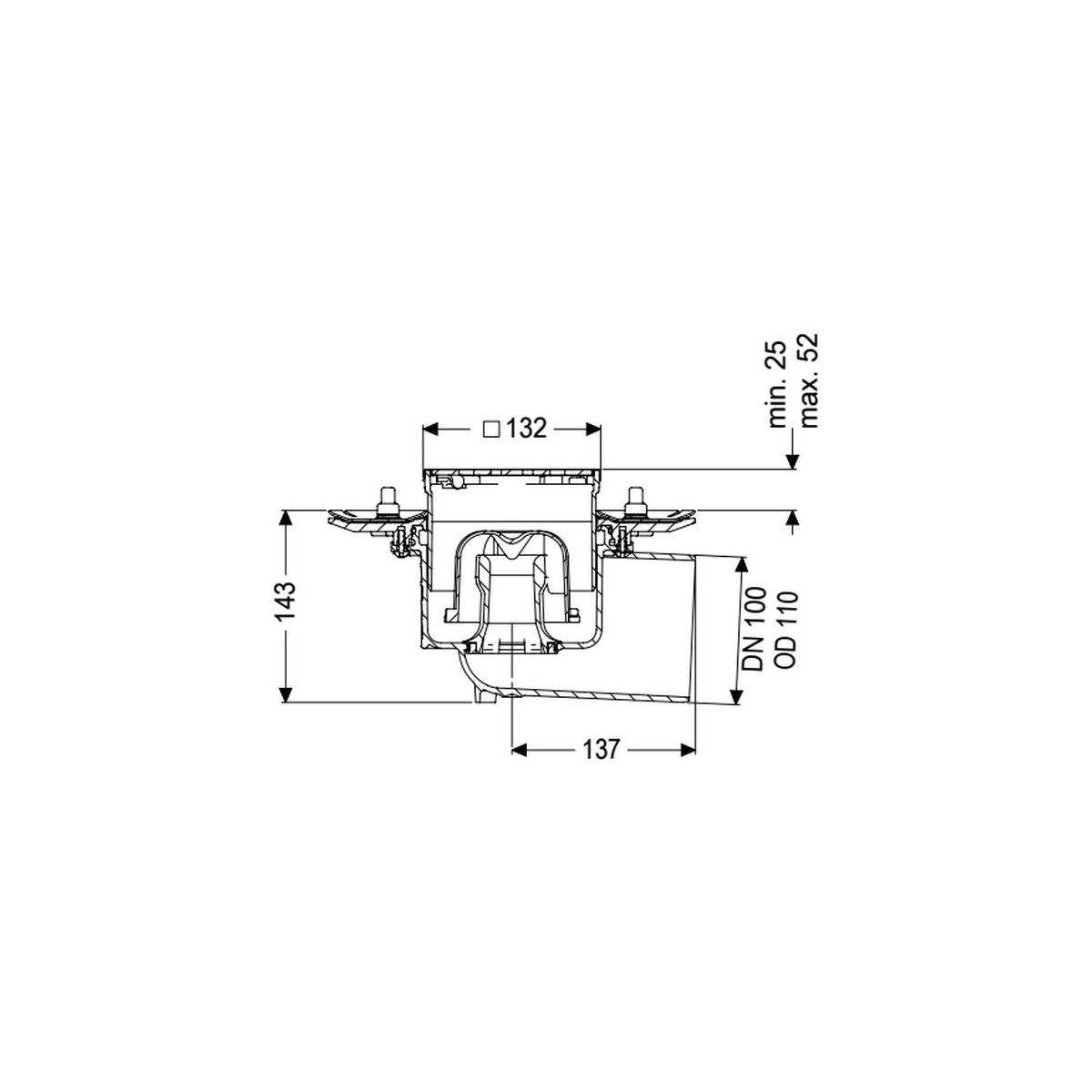

Dimensioni:

- lunghezza: 273 mm

- larghezza: 273 mm

Serbatoio:

- numero di scarichi: 1 ST

Serbatoio / corpo base:

- materiale del corpo del canale: Ecoguss

- variante del raccordo: laterale

- regolabile in altezza: Estensione telescopica

- presa: regolabile in altezza

Caratteristiche della copertura:

- tipo di copertura: griglia di design

- design della griglia: Kessel

- materiale del coperchio: acciaio inox V2A

- colore della copertura: argento

- spessore massimo del pavimento: 16 mm

- classe di carico: L 15 (EN 1253-1)

- lunghezza: 120 mm

- larghezza: 120 mm

- chiusura: Blocco e sollevamento

Griglia:

- telaio lunghezza: 132 mm

- larghezza telaio: 132 mm

- materiale del telaio: Acciaio inox V2A

- materiale dello zoccolo: ABS
