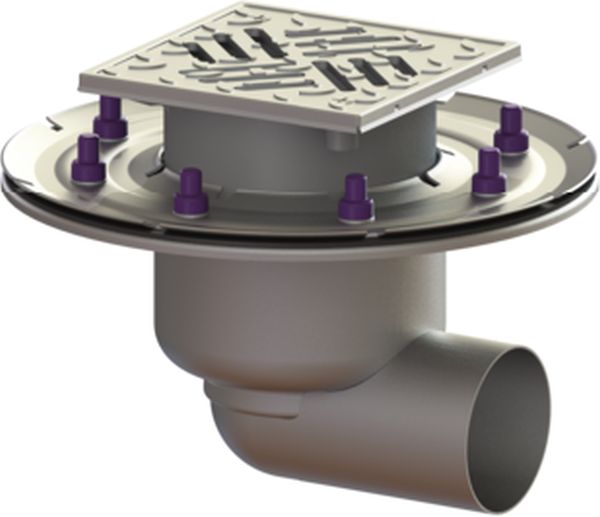

Scarico a pavimento Ferrofix con flangia di tenuta DN 70, laterale, griglia a fessura

Lo scarico a pavimento/soffitto Ferrofix in acciaio inox è utilizzato per il drenaggio puntuale ed è dotato di una flangia di tenuta a pressione e di un sifone in acciaio inox rimovibile, di una guarnizione a labbro e di un coperchio di protezione per la fase di costruzione. Il collare di tenuta a pressione con viti e bulloni in acciaio inox è utilizzato per pressare o saldare nastri bituminosi e bitume polimero, nonché nastri di tenuta in plastica ed elastomero. Per l'impermeabilizzazione si possono utilizzare solo membrane impermeabilizzanti testate dal produttore. Il raccordo di scarico è adatto per il collegamento a tubi SML. Con collegamento a un sistema equipotenziale.

Progettazione:

- sistema: 125

- sifone integrato

- tenuta sul tronchetto: bordo di collegamento

- tenuta sul corpo: flangia di tenuta pressata (adatta a creare guarnizioni a tenuta stagna)

- altezza della tenuta all'acqua: 50 mm

Caratteristiche generali

- dimensione nominale (DN): 70

- diametro esterno (DA): 78

- standard: EN 1253-1

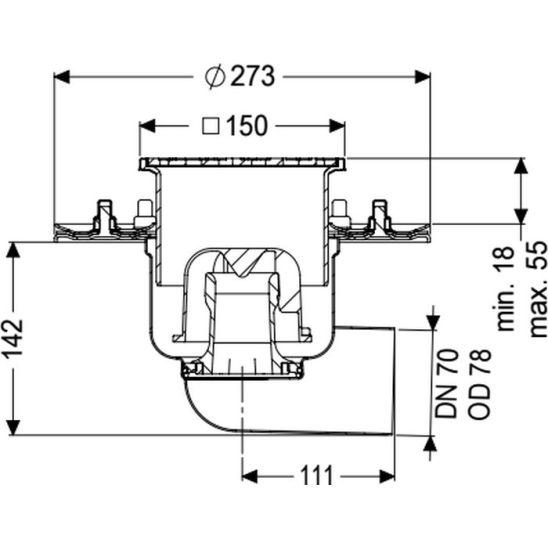

Dimensioni:

- lunghezza: 273 mm

- larghezza: 273 mm

Serbatoio:

- numero di scarichi: 1 ST

Serbatoio / corpo base:

- materiale del corpo del canale: acciaio inox 14301

- variante del raccordo: laterale

- estensione regolabile in altezza: estensione telescopica

- estensione: regolabile in altezza

Caratteristiche del coperchio:

- tipo di copertura: griglia a fessura

- materiale del coperchio: acciaio inox 14301

- classe di carico: L 15 (EN 1253-1)

- lunghezza: 138 mm

- larghezza: 138 mm

- chiusura: a vite

Griglia:

- lunghezza del telaio: 150 mm

- larghezza del telaio: 150 mm

Materiale della calotta: ABS
