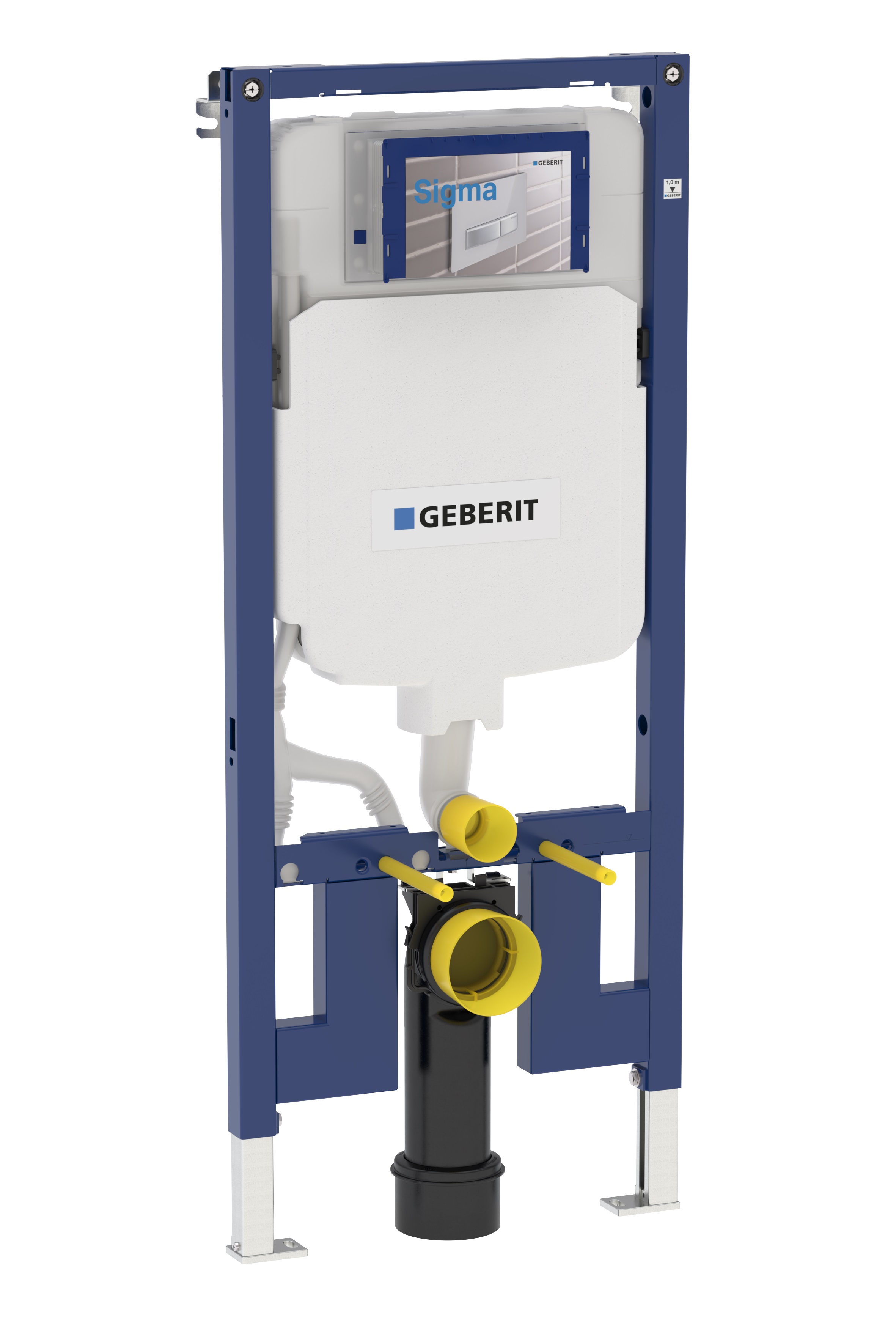

Geberit Duofix modulo di installazione per vaso sospeso 111.796.00.1

Descrizione del prodotto

Il vaso a scomparsa Geberit Duofix Sigma 8 cm è un vaso completo ed estremamente robusto, progettato per un'installazione leggera. È una soluzione efficiente, a prova di tempo e collaudata in molti bagni, che consente di nascondere ciò che non dovrebbe necessariamente attirare l'attenzione nella stanza. Il sistema di installazione a scomparsa rende il bagno visivamente più grande (soprattutto con una cassetta di soli 8 centimetri di spessore) e offre spazio aggiuntivo per il proprio design. La resistenza dei componenti della base e il suo design unico rendono il montaggio e la manutenzione del sistema estremamente semplici e veloci.

Applicazione

- per costruzioni leggere

- per l'installazione in pareti divisorie di altezza parziale o di altezza ambiente

- per vasi sospesi con dimensioni di collegamento conformi alla norma EN 33:2011

- per vasi sospesi fino a 70 cm di lunghezza

- per risciacquo singolo, doppio risciacquo e o risciacquo con funzione di arresto

- per altezze del pavimento di 0-20 cm

Dati tecnici

- pressione 10-1000 kPa

- temperatura massima dell'acqua 25 °C

- impostazioni di fabbrica per quantità di risciacquo di 6 e 3 l

- campo di regolazione della quantità di risciacquo con grande volume d'acqua 4,5 / 6 / 7,5 l

- campo di regolazione del risciacquo basso 3-4 l

Caratteristiche

- serie 2016

- telaio autoportante verniciato a polvere

- telaio con foro preforato ø 9 mm per il fissaggio alla struttura in legno

- telaio progettato per vasi con superficie di contatto ridotta (in caso di rivestimento robusto della parete)

- piedini di montaggio zincati

- regolazione continua dell'altezza dei supporti delle gambe di montaggio

- piedini di montaggio con funzione autobloccante

- profondità dei piedini adatta all'installazione nei profili a U UW 50 e nelle guide del sistema Geberit Duofix

- fissaggio del gomito di scarico regolabile in profondità senza attrezzi

- gomito di collegamento esteso, per il collegamento a pavimento

- fissaggio insonorizzato della curva di raccordo

- cassetta a scomparsa con azionamento frontale

- cassetta a scomparsa con isolamento in polipropilene

- lo sciacquone è di nuovo possibile immediatamente in caso di impostazioni di fabbrica

- montaggio e manutenzione della cassetta da incasso senza attrezzi

- attacco dell'acqua in alto a sinistra

- il coperchio di protezione per l'apertura di ispezione protegge dall'umidità e dallo sporco

- il coperchio di protezione può essere accorciato per adattarsi ai pulsanti di azionamento montati ad incasso

- con tubo di protezione per l'allacciamento rapido all'acqua per i WC Geberit AquaClean

- con possibilità di fissaggio del collegamento elettrico

- adatto ai pulsanti di azionamento da incasso: Sigma, Sigma01, Sigma 10, Sigma 20, Sigma 21, Sigma 30, Sigma 30 1M, Sigma 50, Sigma 60 , Sigma 70, Sigma 80,

Contenuto della fornitura

- attacco acqua R 1/2", tipo MF, con valvola angolare integrata e manopola di regolazione

- coperchio di protezione per l'apertura di ispezione

- 2 staffe distanziatrici

- set di raccordi per WC, ø 90 mm

- curva di collegamento 90° PE-HD, ø 90 mm

- manicotto adattatore, PE-HD, ø 90 / 110 mm

- 2 tappi di protezione

- 2 barre filettate M12

- accessori di fissaggio
