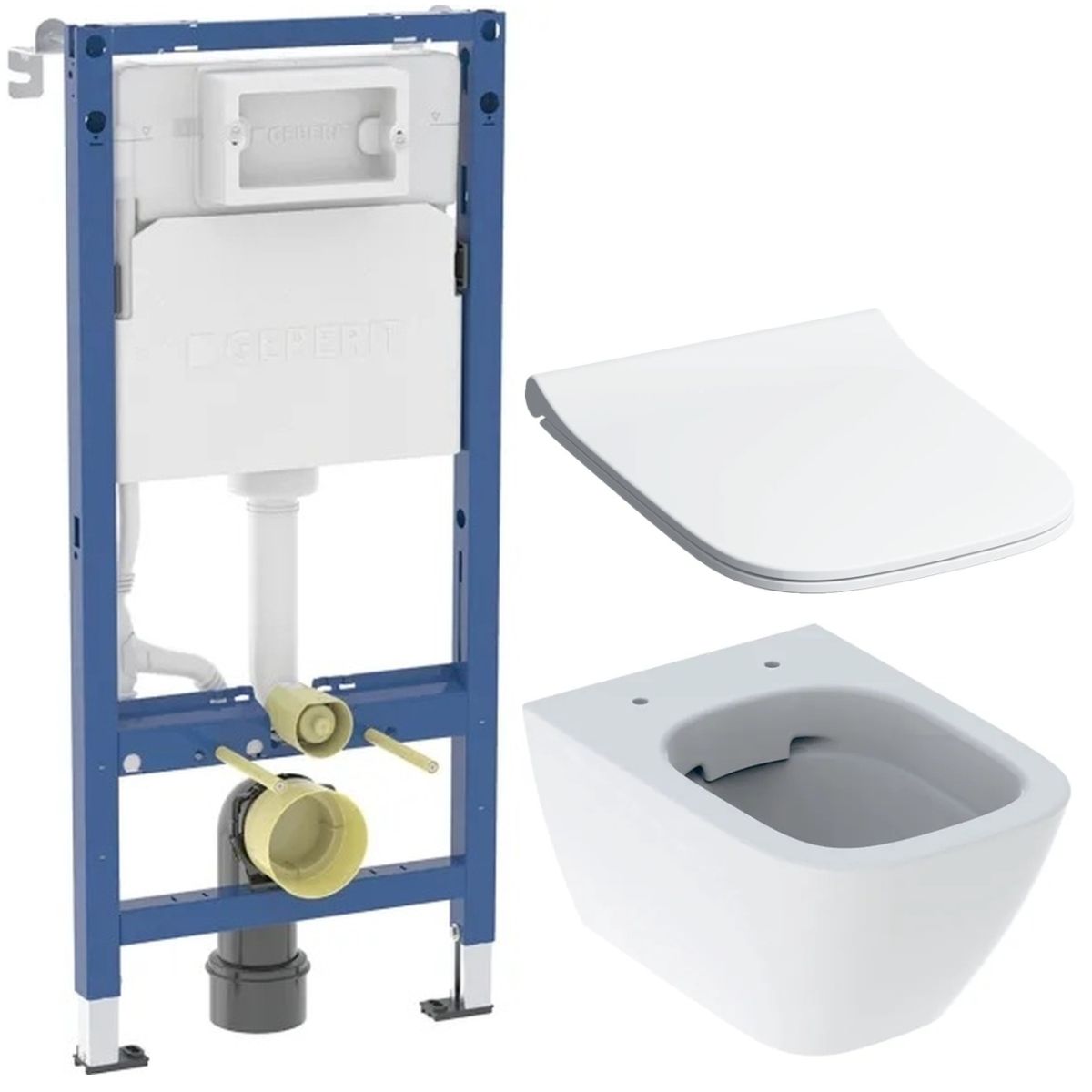

Set vaso WC Geberit Smyle 500.379.01.1, modulo di installazione Geberit Duofix 111.170.00.2, 500.240.01.1

Il telaio da incasso per WC Geberit Duofix Delta è dotato di serie di staffe a muro incluse nel set, il che elimina la necessità di acquistarle separatamente. Questo telaio autoportante è destinato a pareti leggere (in cartongesso) e garantisce un fissaggio stabile del WC sospeso con un peso fino a 400 kg. La struttura è dotata di un sistema di scarico Delta azionabile frontalmente con isolamento anticondensa completo, compatibile esclusivamente con i pulsanti di azionamento della serie Geberit Delta. Nella confezione originale, oltre ai suddetti supporti distanziatori, sono presenti anche tutti i tubi di collegamento necessari, il gomito di scarico, le barre filettate M12 e un set completo di elementi di fissaggio. Il set non include invece il pulsante di scarico né il tappetino fonoassorbente, che devono essere scelti individualmente in base alle proprie esigenze estetiche e tecniche.

Applicazione

- per pareti strutturali in metallo e legno

- per il montaggio in pareti di installazione a mezza altezza o a tutta altezza

- per il montaggio in pareti divisorie a tutta altezza

- per spessori del pavimento da 0 a 20 cm

- per WC sospesi con lunghezza fino a 70 cm

Dati tecnici

- pressione 10–1000 kPa

- temperatura massima dell'acqua 25 °C

- impostazioni di fabbrica della quantità d'acqua di scarico 6 l / 3 l

- intervallo di regolazione dello scarico con grande quantità d'acqua: 4 l / 4,5 l / 6 l / 7,5 l

- intervallo di regolazione dello scarico con volume ridotto: 2–4 l

- portata a 3 bar: 0,16 l/s

- pressione minima di flusso 10 kPa

- portata di calcolo 0,09 l/s

- materiale: acciaio

Caratteristiche

- Serie 2025

- telaio statico autoportante, protetto dalla corrosione grazie a un rivestimento verniciato a polvere

- telaio per WC sospesi con dimensioni di collegamento conformi alla norma EN 33 e sporgenza fino a 62 cm

- posizione alternativa di fissaggio del distanziale

- piedini in plastica

- profondità dei piedini adatta al montaggio su profili a U UW 50

- gambe di montaggio zincate e protette dalla corrosione

- raccordo a gomito installabile senza attrezzi

- cassetta di scarico da incasso Geberit Delta da 12 cm, con isolamento anticondensa

- azionamento frontale, adatto per scarico monomodulo, bimodulo e con funzione "stop"

- con le impostazioni di fabbrica, è possibile effettuare un nuovo scarico immediatamente

- Raccordo dell'acqua sul retro o in alto al centro

- con guaina protettiva per l'alimentazione delle WC lavanti Geberit AquaClean e per il tubo di collegamento

- fissaggio del collegamento elettrico

Contenuto della confezione

- Raccordo idraulico R 1/2", tipo MasterFix e MeplaFix, con valvola ad angolo integrata e anello adattatore

- copertura protettiva per l'apertura di ispezione, in polistirolo espanso

- 2 distanziatori

- 2 supporti distanziatori

- set di raccordi per WC, ø 90 mm

- Raccordo a gomito a 90° in PE-HD, ø 90 mm

- raccordo di transizione in PVC, ø 90 / 100 mm

- materiali di fissaggio e protezione
