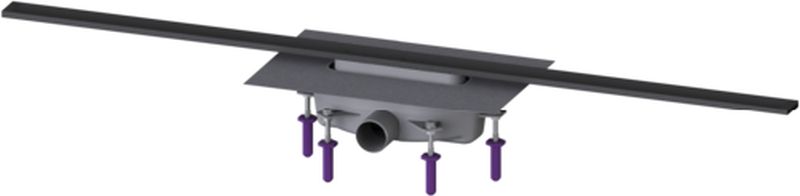

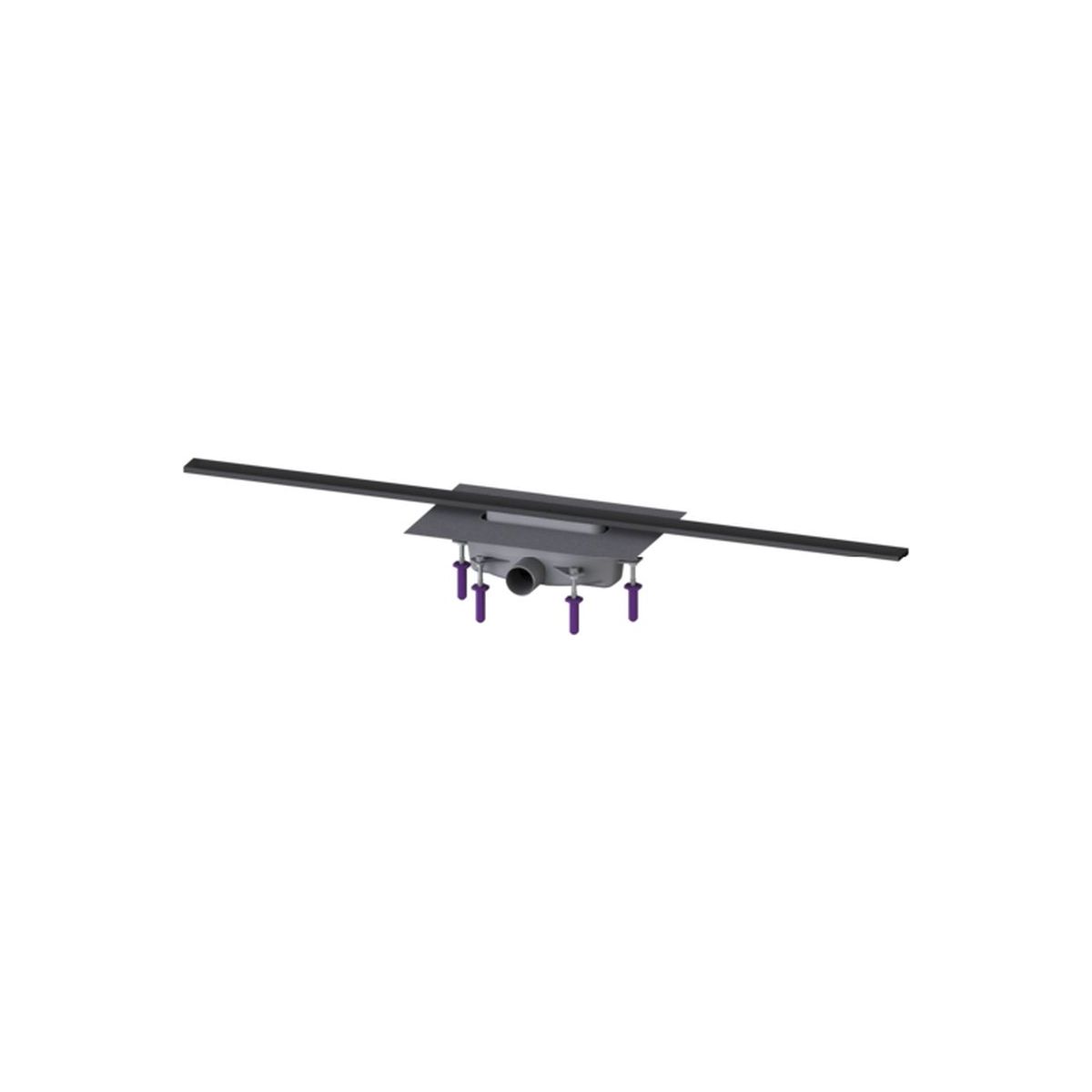

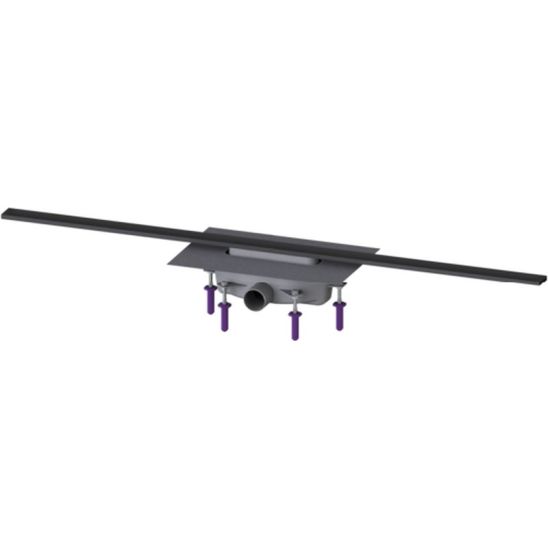

Lo scarico lineare stretto Linearis Infinity, da installare a filo pavimento, è progettato per il drenaggio lineare all’interno di ambienti domestici e industriali. Il profilo dello scarico in acciaio inossidabile 1.4404 (V4A) può essere prolungato in linea retta o utilizzando tre elementi angolari (30°, 45° e 90°). Il corpo in PP è dotato di isolanti acustici e antivibranti (perni). Lo scarico è dotato di una flangia con chiusura a scatto e di un tappetino impermeabilizzante montato in fabbrica, conforme alle norme PN-EN 1253-1 e DIN 18534-1-W3-I. Il profilo dello scarico può essere spostato nella flangia con chiusura a scatto sia longitudinalmente che trasversalmente per compensare le tolleranze di costruzione. Con sifone a chiusura idraulica da 50 mm. L’apertura di scarico per l’acqua di infiltrazione impedisce l’allagamento della superficie di tenuta a causa di un eccesso di pressione.

Esecuzione:

- sifone: con chiusura ad acqua da 50 mm

- tipo di sigillatura: materassino sigillante montato in fabbrica (fzmu) secondo la norma DIN 18534

Classe di impermeabilità secondo DIN 18534-1: W0-I

- altezza della chiusura ad acqua: 50 mm

Caratteristiche generali:

- diametro nominale (DN): 50

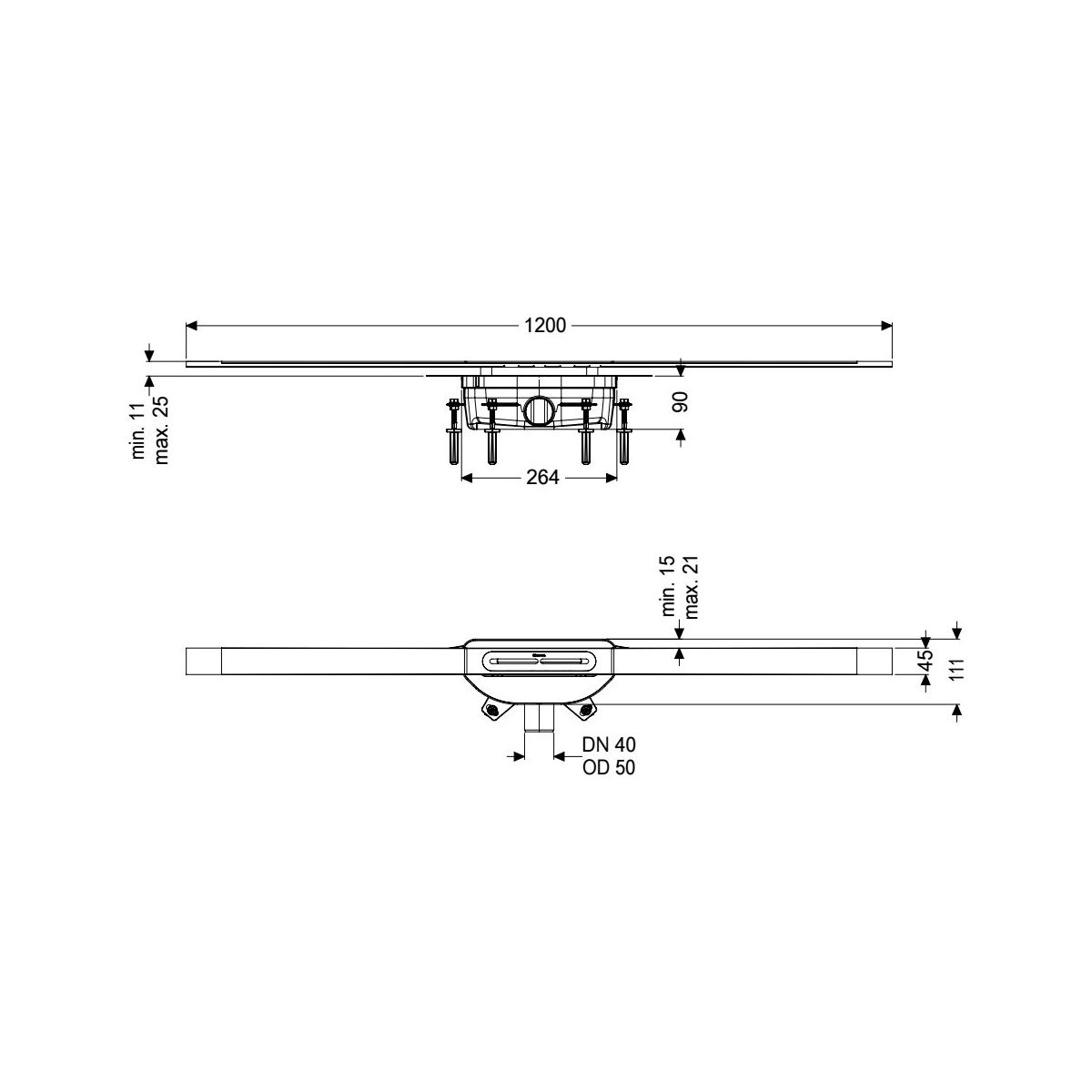

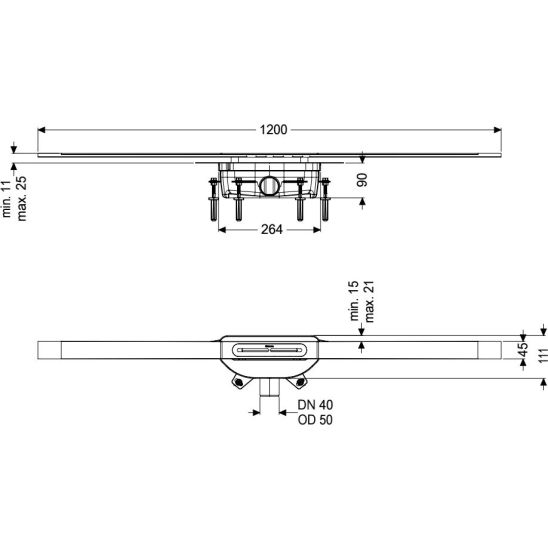

Dimensioni:

- lunghezza: 264 mm

- larghezza: 111 mm

- altezza minima di installazione: 90 mm

Serbatoio:

- diametro nominale di scarico (DN): 50

- diametro nominale di scarico (DA): 50

Serbatoio / corpo base:

- materiale del corpo dello scarico: PP

- variante del raccordo: laterale

Caratteristiche del coperchio:

- tipo di coperchio: coperchio in acciaio inossidabile

- materiale del coperchio: acciaio inossidabile V4A

- altezza minima del rivestimento: 11 mm

- spessore massimo del pavimento: 25 mm

- classe di carico: K 3 (EN 1253-1)

- lunghezza: 1 200 mm

- larghezza: 45 mm

- finitura: nera spazzolata

- sistema di bloccaggio: a incastro

Forma della base: quadrata

- portata (l/s) con prevalenza di 10 mm: 0,6 l/s

- portata (l/s) con dislivello di 20 mm: 0,8 l/s
