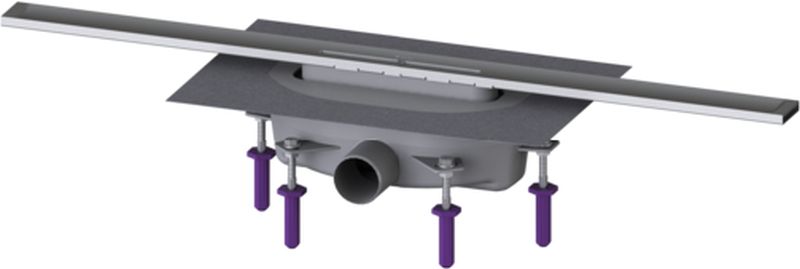

Il sottile scarico lineare Linearis Infinity per il montaggio a filo pavimento è adatto per il drenaggio lineare all'interno di ambienti domestici e industriali. Il profilo di scarico in acciaio inossidabile 1.4404 (V4A) può essere prolungato in linea retta o utilizzando tre elementi angolari (30°, 45° e 90°). Il corpo in PP è dotato di isolatori acustici e antivibranti (perni). Lo scarico è dotato di un collare con chiusura a scatto con un tappetino impermeabilizzante montato in fabbrica, conforme alle norme PN-EN 1253-1 e DIN 18534-1-W3-I. Il profilo dello scarico può essere spostato nel collare con chiusura a scatto in senso longitudinale e trasversale per compensare le tolleranze di costruzione. Con sifone con chiusura ad acqua da 50 mm. L'apertura dello scarico per l'acqua di infiltrazione impedisce l'allagamento della superficie di tenuta a causa del ristagno.

Esecuzione:

- sifone: con chiusura a acqua 50 mm

- tipo di tenuta: tappetino di tenuta montato in fabbrica (fzmu) secondo DIN 18534

Classe di impermeabilità secondo DIN 18534-1: W0-I

- altezza del sifone: 50 mm

Caratteristiche generali:

- dimensione nominale (DN): 50

Dimensioni:

- lunghezza: 264 mm

- larghezza: 111 mm

- altezza minima di installazione: 90 mm

Serbatoio:

- dimensione nominale dello scarico (DN): 50

- dimensione nominale dello scarico (DA): 50

Serbatoio / corpo base:

- materiale del corpo dello scarico: PP

- variante del raccordo: laterale

Caratteristiche del coperchio:

- tipo di coperchio: coperchio in acciaio inossidabile

- materiale del coperchio: acciaio inossidabile V4A

- altezza minima del rivestimento: 11 mm

- spessore massimo del pavimento: 25 mm

- classe di carico: K 3 (EN 1253-1)

- lunghezza: 800 mm

- larghezza: 45 mm

- superficie: acciaio inossidabile, superficie spazzolata

- blocco: inserito

Forma del colletto: quadrata

- Portata (l/s) con sopraelevazione di 10 mm: 0,6 l/s

- Portata (l/s) con rialzo di 20 mm: 0,8 l/s
