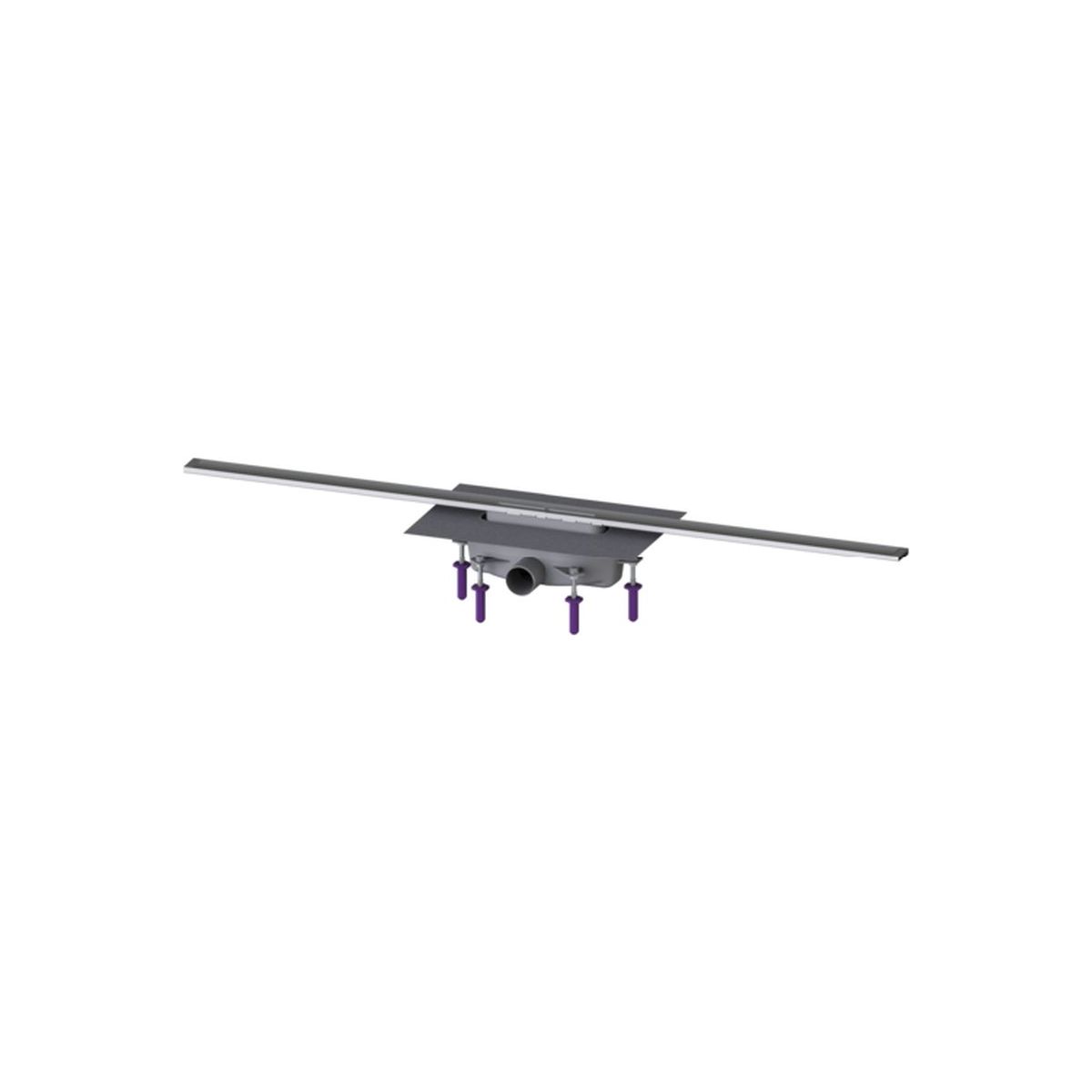

La piletta sottile Linearis Infinity da installare a filo pavimento è adatta per il drenaggio lineare in interni domestici e industriali. Il profilo di scarico in acciaio inox 1.4404 (V4A) può essere esteso in modo diritto o con tre elementi angolari (30°, 45° e 90°). Il corpo in PP è dotato di isolatori di rumore e vibrazioni (perni). Lo scarico è dotato di una flangia a scatto con tappetino impermeabilizzante montato in fabbrica, in conformità alle norme EN 1253-1 e DIN 18534-1-W3-I. Il profilo dello scarico può essere sfalsato nella flangia a scatto in senso longitudinale e trasversale per compensare le tolleranze dell'edificio. Con sifone da 50 mm. L'apertura di scarico aperta per l'acqua di infiltrazione impedisce l'allagamento della superficie di tenuta a causa del traboccamento.

Design

- trappola per odori: con guarnizione ad acqua da 50 mm

- tipo di guarnizione: tappetino di tenuta montato in fabbrica (fzmu) secondo DIN 18534

Classe di tenuta all'acqua secondo DIN 18534-1 : W0-I

- altezza della guarnizione ad acqua: 50 mm

Caratteristiche generali:

- dimensione nominale (DN): 50

Dimensioni:

- lunghezza: 264 mm

- larghezza: 111 mm

- altezza minima di installazione: 90 mm

Serbatoio:

- dimensione nominale dello scarico (DN): 50

- dimensione nominale di scarico (DA): 50

Serbatoio / corpo base:

- materiale del corpo del canale: PP

- variante del raccordo: laterale

Caratteristiche del coperchio:

- tipo di copertura: copertura in acciaio inox

- materiale del coperchio: acciaio inox V4A

- altezza minima della calotta: 11 mm

- spessore massimo del pavimento: 25 mm

- classe di carico: K 3 (EN 1253-1)

- lunghezza: 1 200 mm

- larghezza: 45 mm

- superficie: acciaio inox, superficie spazzolata

- bloccaggio: inserito

Forma del coperchio: quadrato

- portata (l/s) con troppopieno da 10 mm: 0,6 l/s

- portata (l/s) con troppopieno da 20 mm: 0,8 l/s
