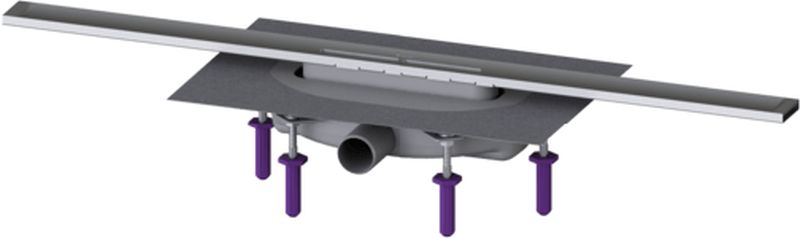

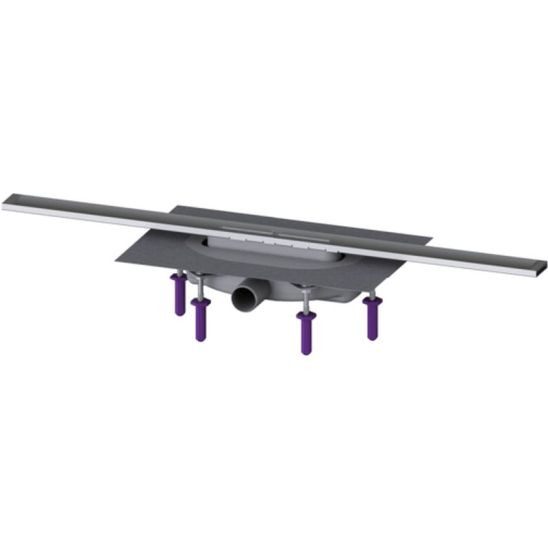

La piletta lineare stretta da incasso Linearis Infinity è adatta per il drenaggio lineare all'interno di locali domestici e industriali. Il corpo in PP è dotato di isolatori acustici e antivibranti (borchie). La piletta è dotata di un collare con chiusura a scatto e di un materassino impermeabilizzante montato in fabbrica, in conformità con le norme EN 1253-1 e DIN 18534-1-W3-I. Il profilo di drenaggio può essere sfalsato nella flangia a scatto in senso longitudinale e trasversale per compensare le tolleranze dell'edificio. Con sifone meccanico Megastop. L'apertura di scarico aperta per l'acqua di infiltrazione impedisce l'allagamento della superficie di tenuta a causa del traboccamento.

Design

- sifone: Megastop (meccanico)

- tipo di guarnizione: tappetino di tenuta montato in fabbrica (fzmu) in conformità alla norma DIN 18534

Classe di tenuta all'acqua secondo DIN 18534-1 : W0-I

Caratteristiche generali:

- dimensione nominale (DN): 40

Dimensioni:

- lunghezza: 264 mm

- larghezza: 111 mm

- altezza di installazione minima: 60 mm

Serbatoio:

- dimensione nominale dello scarico (DN): 40

- dimensione nominale di scarico (DA): 40

Serbatoio/corpo base:

- materiale del corpo del canale: PP

- variante del raccordo: laterale

Caratteristiche del coperchio:

- tipo di coperchio: coperchio in acciaio inox

- materiale del coperchio: acciaio inox V4A

- altezza minima del guscio: 11 mm

- spessore massimo del pavimento: 25 mm

- classe di carico: K 3 (EN 1253-1)

- lunghezza: 800 mm

- larghezza: 45 mm

- superficie: acciaio inox, superficie spazzolata

- chiusura: inserita

Forma della vasca: quadrata

- portata (l/s) con troppopieno da 10 mm: 0,2 l/s

- portata (l/s) con troppopieno da 20 mm: 0,4 l/s
