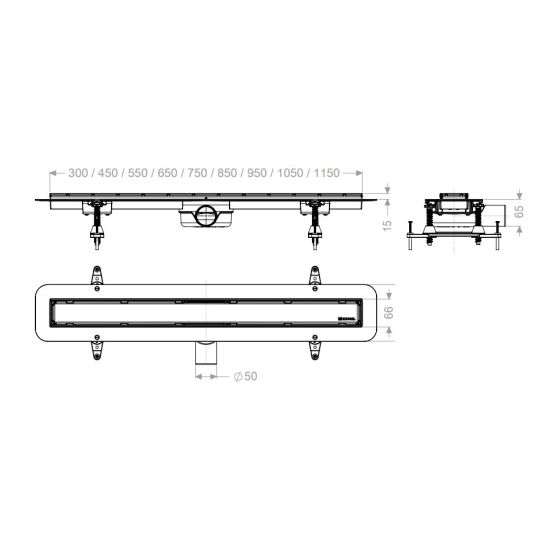

Lo scarico lineare Linearis Compact con corpo saldato in ABS è progettato per il drenaggio lineare in ambienti interni. Il coperchio può essere ribaltato per consentire la posa delle piastrelle. Dotato di fori predisposti per l’acqua di infiltrazione e di un sifone Multistop.

Caratteristiche:

- sifone: Multistop

- tipo di guarnizione: guarnizione integrata

- fori per l'acqua di infiltrazione: predisposti

- guarnizione sul raccordo: guarnizione preinstallata (fzmu) secondo la norma DIN 18534

- guarnizione sul corpo: bordo di raccordo

- classe di tenuta all'acqua secondo DIN 18534-1: W0-I

- altezza della colonna d'acqua: 22 mm

Caratteristiche generali:

- diametro nominale (DN): 50

- diametro esterno (DA): 50 Dimensioni:

- larghezza: 191 mm

- altezza: 80 mm

- null: 1215 mm

Serbatoio:

- profondità di incasso: 80 mm

- serbatoio/corpo base: materiale del corpo di scarico: ABS

Caratteristiche del coperchio:

- tipo di coperchio: coperchio in acciaio inossidabile

- design della griglia: opzionale per l'incollaggio delle piastrelle

- materiale del coperchio: acciaio inossidabile V2A

- Colore del coperchio: argento, a scelta

- spessore massimo del pavimento: 15 mm

- classe di carico: K 3 (EN 1253-1)

- dispositivo di bloccaggio: integrato

Griglia:

- lunghezza del telaio: 1150 mm

- larghezza del telaio: 66 mm

- materiale del telaio: acciaio inossidabile V2A

- materiale del basamento: ABS

- portata (l/s) con dislivello di 10 mm: 0,6 l/s

- portata (l/s) con dislivello di 20 mm: 0,7 l/s

- portata (l/s) senza dislivello: 0,5 l/s
