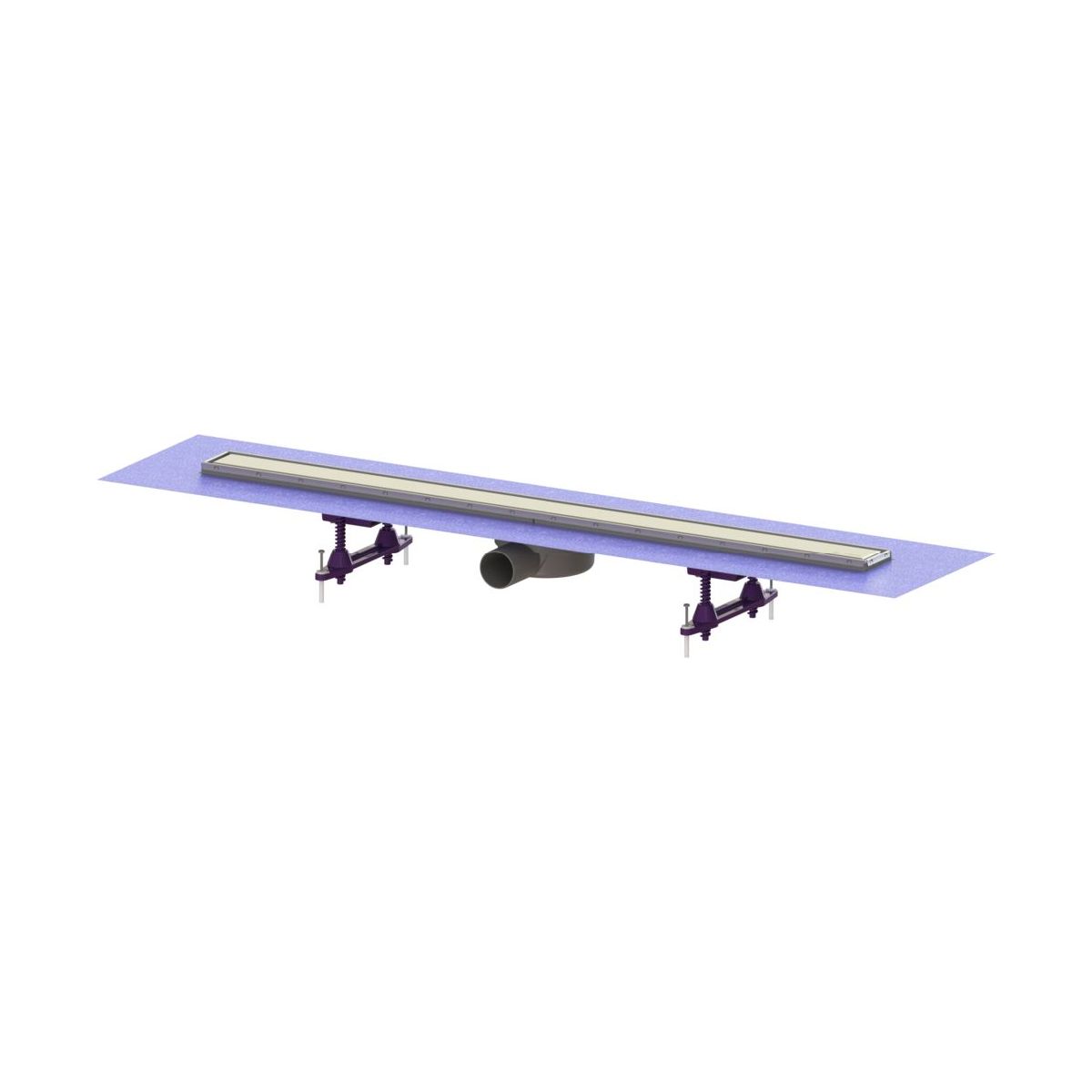

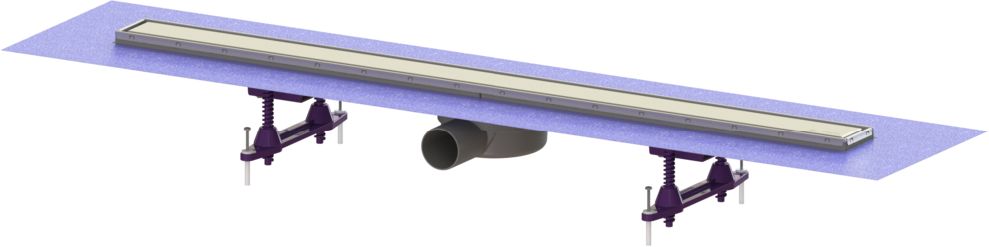

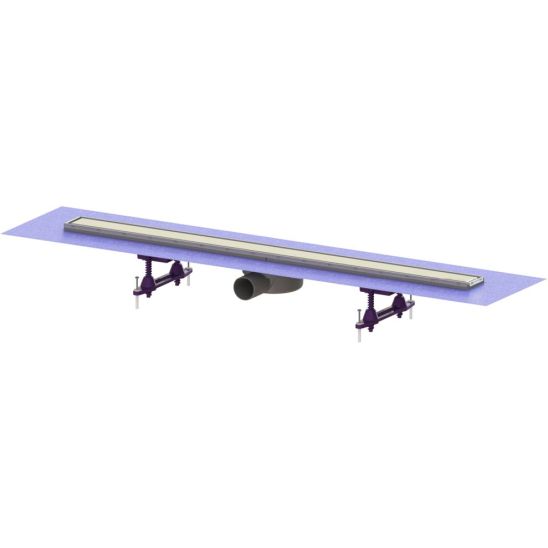

Il canale di scarico Linearis Compact con corpo saldato in ABS è adatto per il drenaggio lineare all'interno dei locali. Il coperchio può essere capovolto per incollare le piastrelle. Con fori predisposti per l'acqua di infiltrazione e sifone Multistop.

Esecuzione:

- sifone: Multistop

- tipo di guarnizione: guarnizione composita

- fori per l'acqua di infiltrazione: predisposti

- guarnizione sul cappello: tappetino di tenuta montato in fabbrica (fzmu) secondo DIN 18534

- guarnizione sul corpo: bordo di raccordo

- classe di impermeabilità secondo DIN 18534-1: W0-I

- altezza della chiusura idraulica: 22 mm

Caratteristiche generali:

- dimensione nominale (DN): 50

- diametro esterno (DA): 50 Dimensioni:

- larghezza: 191 mm

- altezza: 80 mm

- null: 1015 mm

Serbatoio:

- profondità di installazione: 80 mm

- serbatoio/corpo base: materiale del corpo di scarico: ABS

Caratteristiche del coperchio:

- tipo di coperchio: coperchio in acciaio inossidabile

- griglia di design: opzionale per incollare piastrelle

- materiale del coperchio: acciaio inossidabile V2A

- colore del coperchio: argento, a scelta

- spessore massimo del pavimento: 15 mm

- classe di carico: K 3 (EN 1253-1)

- blocco: inserito

Griglia:

- lunghezza del telaio: 950 mm

- larghezza del telaio: 66 mm

- materiale del telaio: acciaio inossidabile V2A

- materiale del collare: ABS

- portata (l/s) con rialzo di 10 mm: 0,6 l/s

- portata (l/s) con rialzo di 20 mm: 0,7 l/s

- Portata (l/s) senza rialzo: 0,5 l/s
