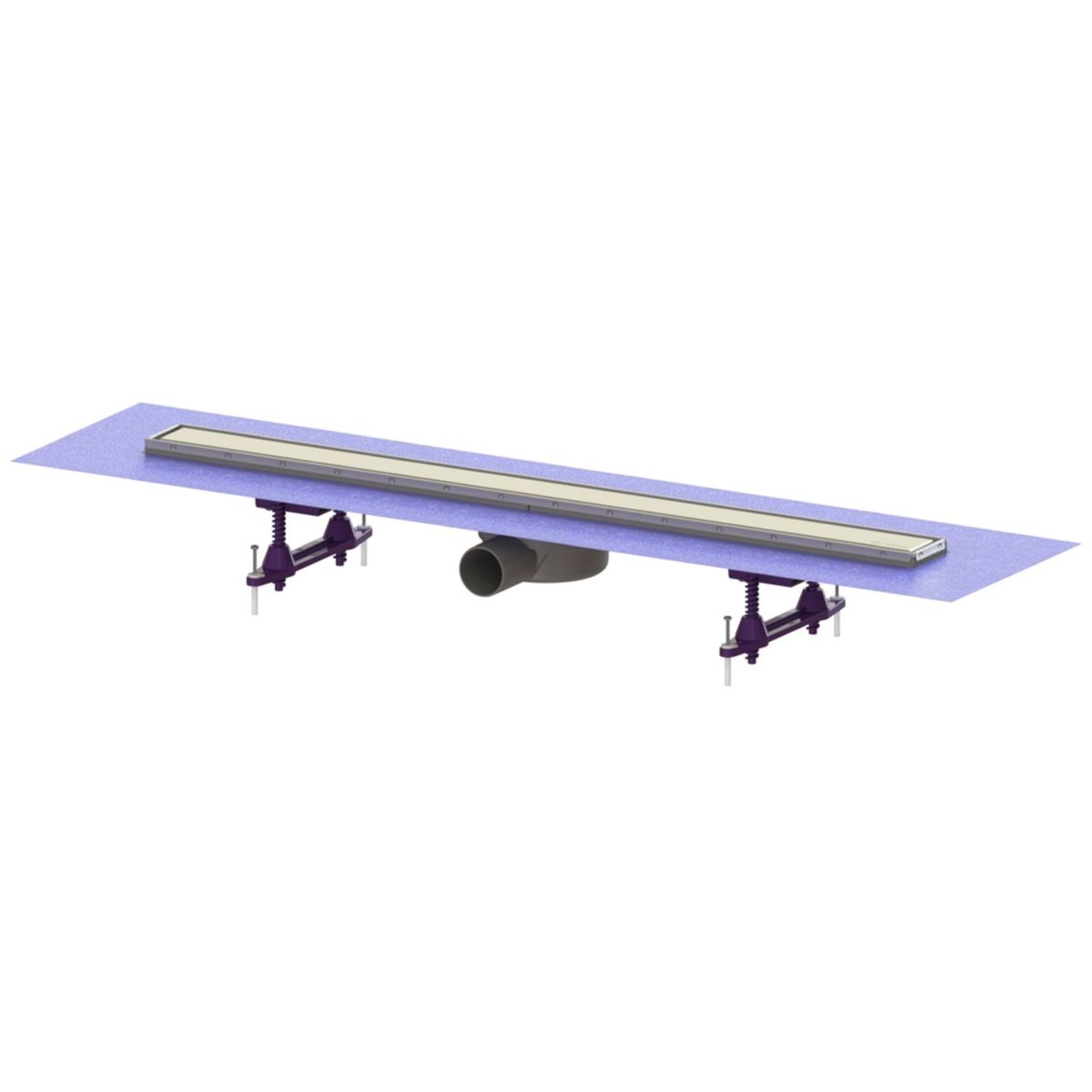

La piletta lineare Linearis Compact con corpo in ABS saldato è adatta per il drenaggio lineare in ambienti interni. Il coperchio può essere invertito per l'inserimento delle piastrelle. Con fori pronti per l'acqua di infiltrazione, sifone Multistop e filtro.

Design

- sifone: Multistop

- tipo di guarnizione: guarnizione composita

- fori per l'acqua di infiltrazione: predisposti

Tenuta sul tronchetto: tappetino di tenuta montato in fabbrica (fzmu) secondo DIN 18534

- classe di tenuta all'acqua secondo DIN 18534-1: W0-I

- altezza della tenuta all'acqua: 22 mm

Caratteristiche generali

- dimensione nominale (DN): 50

- diametro esterno (DA): 50

Dimensioni:

- larghezza: 191 mm

- altezza: 80 mm

- nullo: 915 mm

Serbatoio:

- profondità di installazione: 80 mm

Serbatoio/corpo base:

- materiale del corpo vasca: ABS

Caratteristiche del coperchio:

- tipo di copertura: copertura in acciaio inox

- design della griglia: a scelta per l'inserimento di piastrelle

- materiale del coperchio: acciaio inox V2A

- colore del coperchio: argento

- spessore massimo del pavimento: 15 mm

- classe di carico: K 3 (EN 1253-1)

- meccanismo di chiusura: inserito

Griglia:

- lunghezza del telaio: 850 mm

- larghezza del telaio: 66 mm

- materiale del telaio: Acciaio inox V2A

Materiale del tappo: ABS

- volume (l/s) con traferro da 10 mm: 0,6 l/s

- portata (l/s) con 20 mm di prevalenza: 0,7 l/s

- portata (l/s) senza eccesso di flusso: 0,5 l/s
