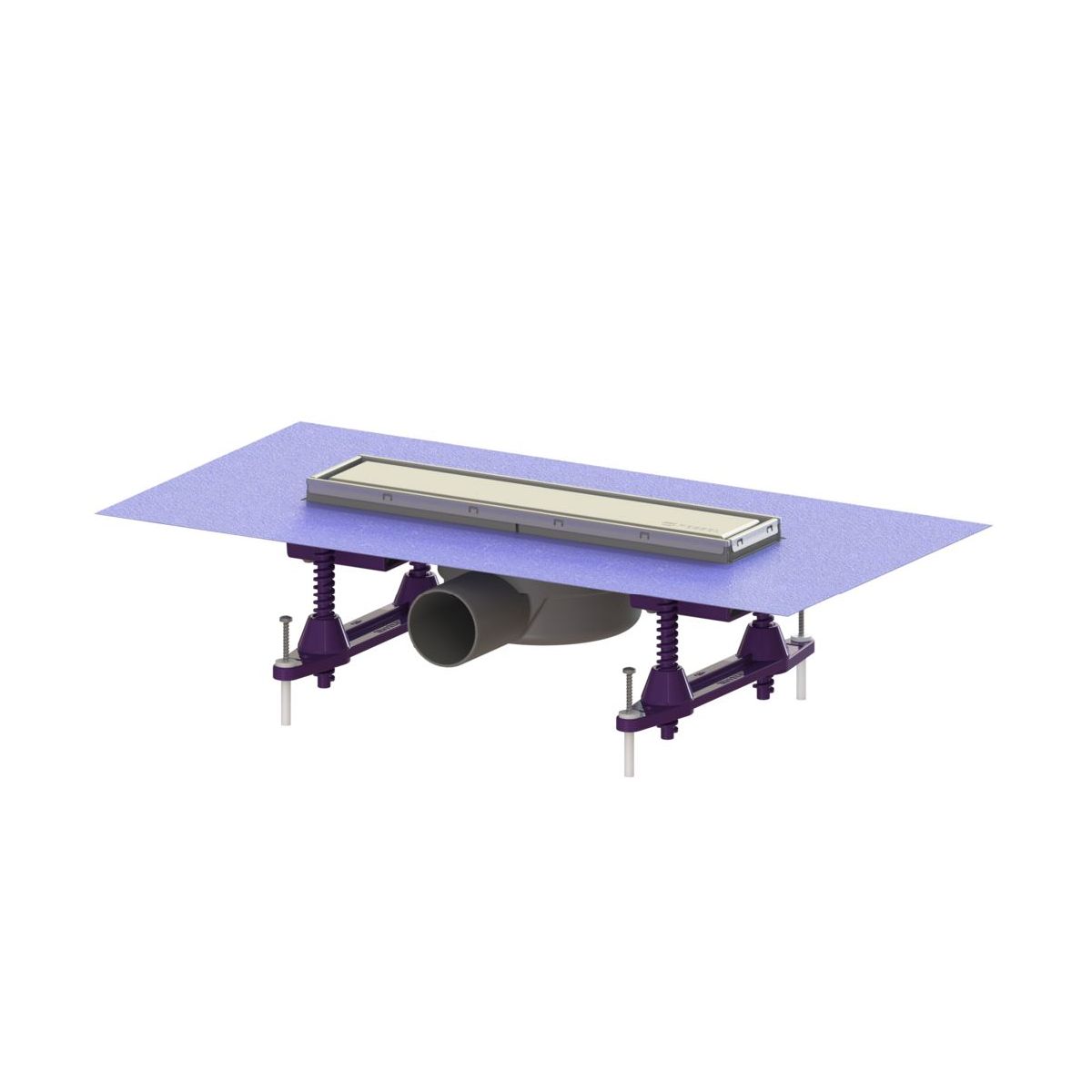

La piletta lineare Linearis Compact con corpo in ABS saldato è adatta per il drenaggio lineare in ambienti interni. Il coperchio può essere invertito per l'inserimento delle piastrelle. Con fori preforati per l'infiltrazione dell'acqua e sifone Multistop.

Design

- sifone: Multistop

- tipo di guarnizione: guarnizione composita

- fori per l'acqua di infiltrazione: predisposti

- tenuta sulla prolunga: tappetino di tenuta montato in fabbrica (fzmu) in conformità alla norma DIN 18534

- tenuta sul corpo: bordo di collegamento

- classe di tenuta all'acqua secondo DIN 18534-1: W0-I

- altezza della tenuta all'acqua: 22 mm

Caratteristiche generali

- dimensione nominale (DN): 50

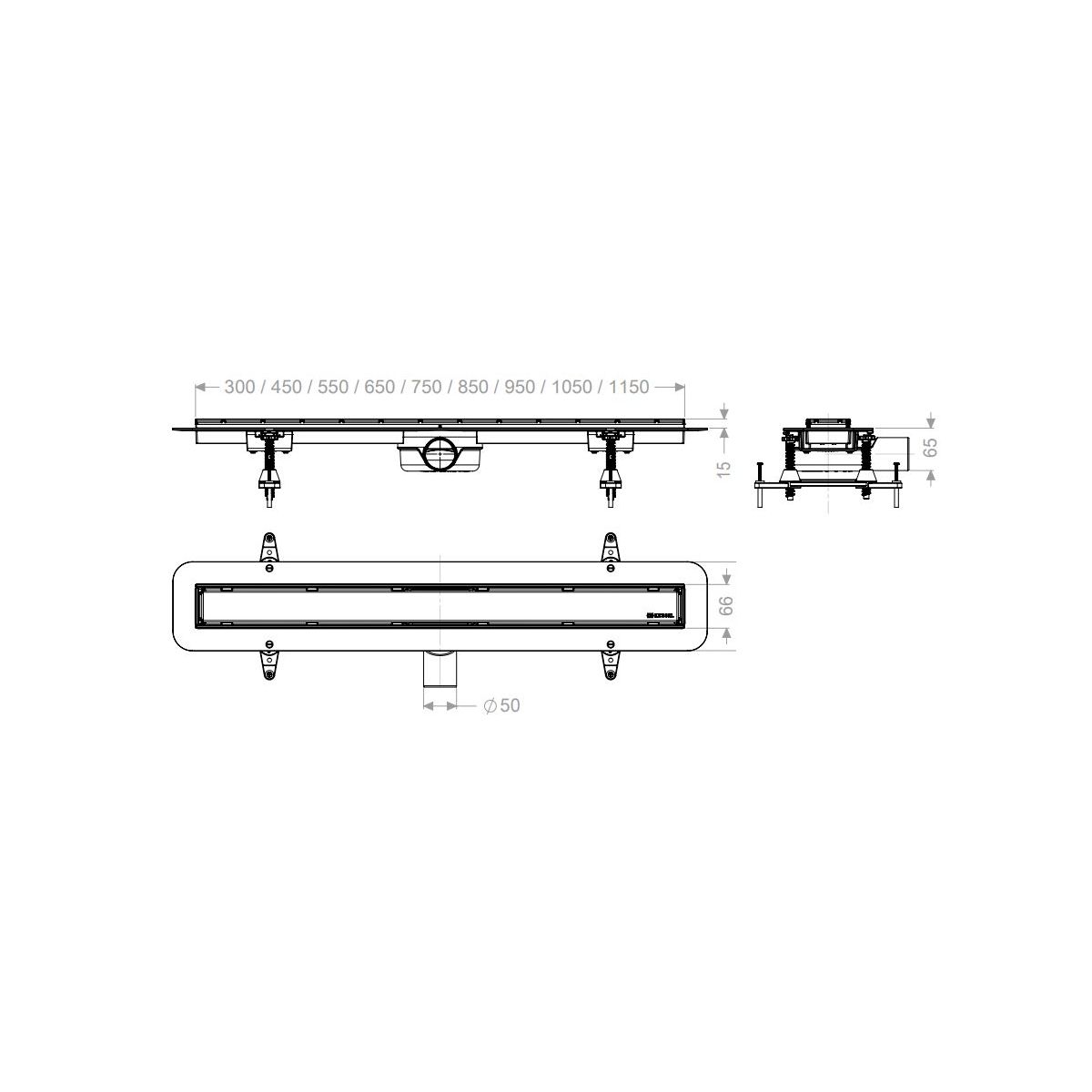

- diametro esterno (DA): 50 Dimensioni:

- larghezza: 191 mm

- altezza: 80 mm

- nullo: 365 mm

Serbatoio:

- profondità di installazione: 80 mm

- serbatoio/corpo base: materiale del corpo del canale: ABS

Caratteristiche del coperchio:

- tipo di copertura: copertura in acciaio inox

- griglia di design: opzionale per l'inserimento di piastrelle

- materiale del coperchio: acciaio inox V2A

- colore del coperchio: argento, a scelta

- spessore massimo del pavimento: 15 mm

- classe di carico: K 3 (EN 1253-1)

- meccanismo di bloccaggio: inserito

Griglia:

- lunghezza del telaio: 300 mm

- larghezza del telaio: 66 mm

- materiale del telaio: acciaio inox V2A

- materiale dello zoccolo: ABS

- capacità (l/s) con traferro da 10 mm: 0,6 l/s

- portata (l/s) con traferro da 20 mm: 0,7 l/s

- portata (l/s) senza eccesso di flusso: 0,5 l/s
